索孚特电缆线芯焊接解决方案
发布时间:2018-10-11 11:10:27 点击次数:429

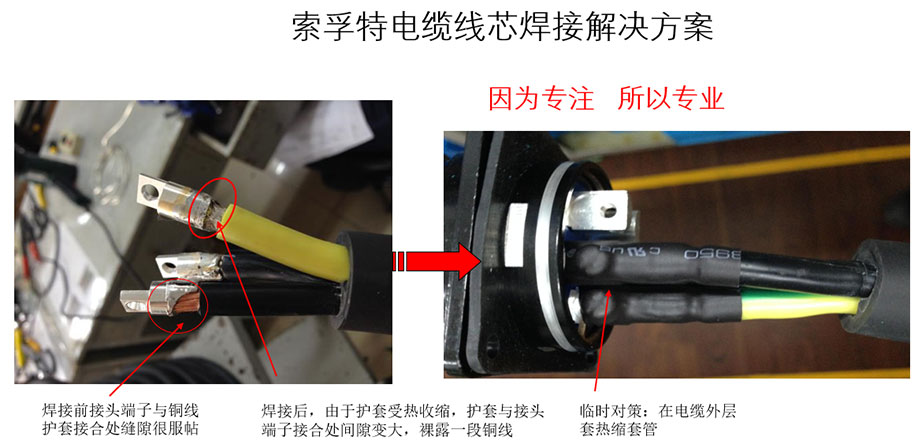

问题分析

1、焊接时间长(16平方导体由513根0.20mm的精裸铜导体组成,焊接牢固需要很长时间,导体端头升温幅度较大)

2、绝缘为热塑材料(热塑材料为新兴环保材料,受热会有形变)


解决问题方向

1、改变导体材料,缩短焊接时间

2、改变绝缘材料,提高材料形变所需温度


解决方案一(导体材料)

1、导体由镀锡铜丝代替精裸铜,这样可以使焊接锡水与导体融合时间缩短,降低铜导体的温升,可使得绝缘形变(后缩)大大降低,但仍会出现些许的形变。此方案由于导体升级,大约会使的综合材料成本上浮3个点左右。


解决方案二(绝缘材料)


锡水温度高达230-240度,焊接超过4-5秒可使导体端头升温至180-200度。

材料A:用PVC绝缘形变温度约120-140度。因此形变明显。

材料B:测试TPE(高级材料,很柔软)形变温度在150-180度,因此也出现形变(相对PVC要好些),此方案会上升成本不少于3个点。

材料C:乙丙绝缘,此材料为热固材料,与以上三种材料(热塑材料)都不一样,质地柔软,焊接无丝毫形变,但综合成本会上浮10个点。


总结

1、索孚特电缆在电缆产品领域有着较多的配套经验,一般像这样大平方的电缆,接头处建议冷压。

2、换成镀锡导体会增加3个点的成本,但会基本解决绝缘后缩较多的问题,但仍然会有一定的后缩现象。

3、更换绝缘为乙丙绝缘材料,则可以彻底解决绝缘后缩问题,但成本较为高昂,会上浮10个点。
